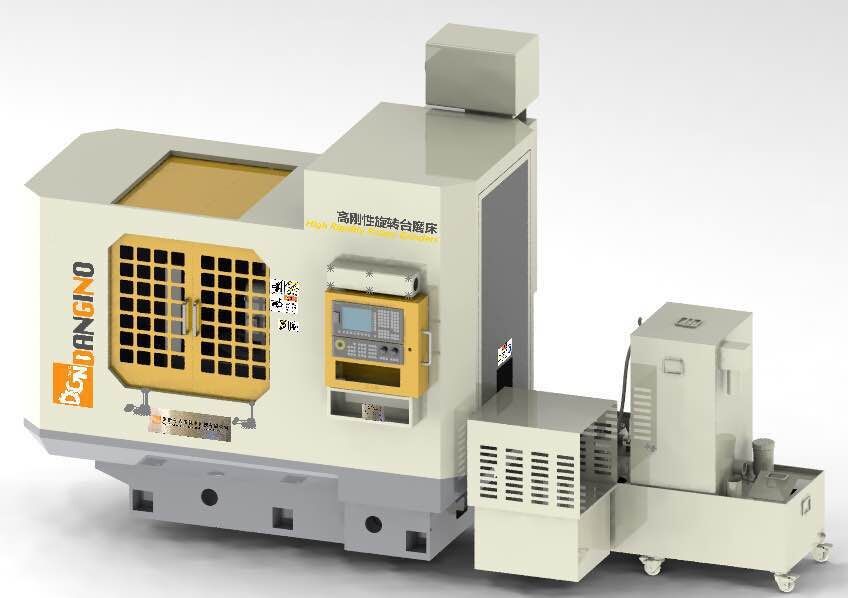

DGN-600全封閉數控圓臺磨床
所屬分類:
全封閉圓臺磨床系列
關鍵詞:
全封閉圓臺磨床系列
聯系方式:
詳細介紹
1、DGN-400/600 Q系列數控臥軸圓臺平面磨床采用磨頭在立柱上作垂直移動，拖板在床身導軌上作往返直線運動的形式。
2、磨頭采用剛性靜壓結構主軸設計，11KW電機驅動，最高轉速2950rpm。砂輪型號（Ф400×40×Ф127mm）。
3、電磁式工作臺，直徑Φ600mm，工作臺用定心軸承定位，在固定位置旋轉，采用平面軸承旋轉。工作臺轉速40-460R/MIN可調。
4、橫向進給及垂直進給裝置，由伺服電機、減速機構、滾珠絲杠、直線導軌。其中垂直軸有制動或自鎖裝置。
5、磨床各導軌處均設置潤滑點，由電動潤滑泵進行潤滑。為磨頭配置獨立供 油箱，封閉式油路循環結構。
6、相比Z(軸承系列)/J（靜壓系列）/SJ（高速靜壓系列）增加部分配置:
Q代機型在整合所有設備優點的情況下，根據客戶實際使用反饋數據增加以下幾點配置
（1）采用全封閉鈑金設計，同時增加擺臂電腦箱，集成電控柜，完善整機細節使布局更加合理。改善磨床反映的漏水漏油問題，機臺維護便利性增加、改善機臺工作環境，對軸承，絲桿線軌等部件的防護更加合理，減少設備故障率。
（2）采用高剛性樹脂砂翻砂床身立柱等鑄鐵件，降低床身高度，增加床身抗震性和剛性，增加設備精度，減少不良率.
（3）水箱過濾采用改善后的一體式水車，實際使用改善明顯，改善過濾效果，提升研磨精度。
2、磨頭采用剛性靜壓結構主軸設計，11KW電機驅動，最高轉速2950rpm。砂輪型號（Ф400×40×Ф127mm）。
3、電磁式工作臺，直徑Φ600mm，工作臺用定心軸承定位，在固定位置旋轉，采用平面軸承旋轉。工作臺轉速40-460R/MIN可調。
4、橫向進給及垂直進給裝置，由伺服電機、減速機構、滾珠絲杠、直線導軌。其中垂直軸有制動或自鎖裝置。
5、磨床各導軌處均設置潤滑點，由電動潤滑泵進行潤滑。為磨頭配置獨立供 油箱，封閉式油路循環結構。
6、相比Z(軸承系列)/J（靜壓系列）/SJ（高速靜壓系列）增加部分配置:
Q代機型在整合所有設備優點的情況下，根據客戶實際使用反饋數據增加以下幾點配置
（1）采用全封閉鈑金設計，同時增加擺臂電腦箱，集成電控柜，完善整機細節使布局更加合理。改善磨床反映的漏水漏油問題，機臺維護便利性增加、改善機臺工作環境，對軸承，絲桿線軌等部件的防護更加合理，減少設備故障率。
（2）采用高剛性樹脂砂翻砂床身立柱等鑄鐵件，降低床身高度，增加床身抗震性和剛性，增加設備精度，減少不良率.
（3）水箱過濾采用改善后的一體式水車，實際使用改善明顯，改善過濾效果，提升研磨精度。
